今天给大家分享一个基于 AT32 单片机的中断按键例子，这个例子通过一个按键控制一个 LED 的亮灭（中断-上升沿触发模式）。

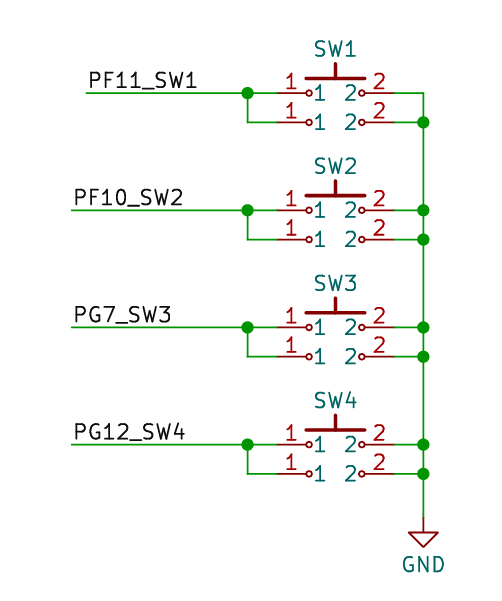

原理图：

/img/post_img/at32-exint-key-01.png

我们用的是 FP11_SW1 ，注意要是能内部上拉电阻，这里我用了 AT32 Work Bench 可视化配置工具。

GPIO 配置

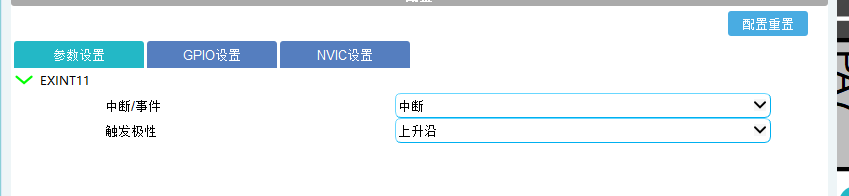

中断配置：

中断配置

配置为中断模式并且为上升沿触发，也就是我们在按下按键并且松开时才会触发中断。因为使能了内部上拉电阻，默认为高电平，所以才会在按键松开时触发中断。

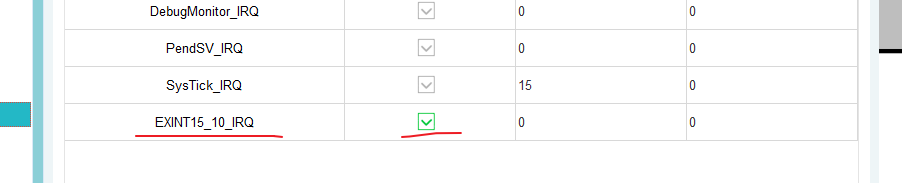

NVIC 配置

我们需要勾选 EXINT15_10_IRQ，这样会在 at32f435_437_int.c 文件中生产 EXINT15_10_IRQHandler() 中断函数。

主循环代码：

1
2
3
4
5
6
7
8
9
// main.c
confirm_state led2_flag = TRUE; // 全局变量

while(1)
{
/* add user code begin 3 */
    gpio_bits_write(LED2_GPIO_PORT, LED2_PIN, led2_flag);
/* add user code end 3 */
}

EXINT15_10_IRQHandler() 函数：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
// at32f435_437_int.c
/**
  * @brief  this function handles EXINT Line [15:10] handler.
  * @param  none
  * @retval none
  */
void EXINT15_10_IRQHandler(void)
{
  /* add user code begin EXINT15_10_IRQ 0 */
	if(exint_interrupt_flag_get(EXINT_LINE_11) != RESET)
	{
		led2_flag = !led2_flag;
		exint_flag_clear(EXINT_LINE_11);
	}
  /* add user code end EXINT15_10_IRQ 0 */
  /* add user code begin EXINT15_10_IRQ 1 */

  /* add user code end EXINT15_10_IRQ 1 */
}

这里用的了两个函数 exint_interrupt_flag_get() 和 exint_flag_clear()，前者为判断中断标志位，后者为清除标志位。

结果

将上面代码编译下载到单片机后，发现比较稳定，不需要软件消抖可不会多次触发。

at32-exint-05

至此本实验到此结束！
